熱風爐格子磚
熱風爐的載熱體是多孔格子磚,多孔格子磚是目前被世界煉鐵界廣 泛認同和接受的一種熱交換能力強、蓄熱面積大、通氣順暢、阻力小等 諸多優越熱工特性的載熱蓄熱體,然而,我國
咨詢熱線:19137440680

- 產品介紹
- 相關文獻

一、熱風爐的載熱體是多孔格子磚,多孔格子磚是目前被世界煉鐵界廣 泛認同和接受的一種熱交換能力強、蓄熱面積大、通氣順暢、阻力小等 諸多優越熱工特性的載熱蓄熱體,然而,我國煉鐵熱風爐的長壽、高風 溫,近幾年才進入高峰,但格子磚的生產工藝仍然非常落后,比歐洲等發達國家差距明顯加大。 二、由于磚生產工藝的落后,磚與磚通孔產生錯臺 和出模產生的錐度,以及砌筑任務的要求,通孔率一般只能達到60%——85% ,使通風受阻,加之過多的錯臺使很多的煤氣微塵積聚,嚴重減少了熱風爐的壽命,增加了風機送風的壓力,使熱風氣流在很多的曲線通 道里通過,使有效的高熱風散失。雖然多孔格子磚有固定的熱風通道, 不會出現通道堵塞和熱風阻力過大的現象。但是由于多孔格子磚格孔較大(一般為小43),造成單位加熱面積和蓄熱體積偏小,要保證熱風溫度 就要增加格子磚用量,并且要提高蓄熱室的高度。熱風爐是一組用格子 磚堆積起來龐大的高爐鼓風加熱設施,格子磚作為高溫?zé)崃康妮d體在熱 風爐燃燒期內吸收并貯存熱量然后在送風期內放出熱量。

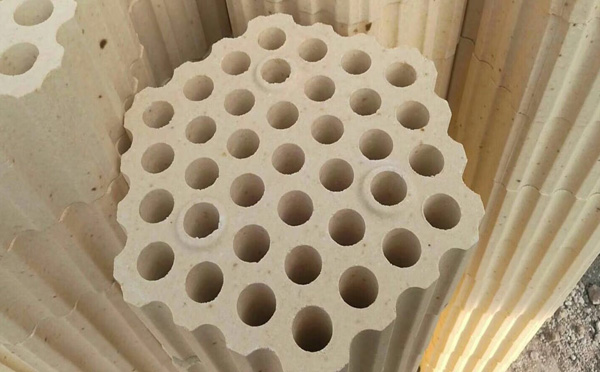

三、格子磚是熱風爐常用的一種耐火磚,表面凹凸不平,中間是通透的孔洞,根據其結構特點常用的多孔格子磚主要是:7孔、19孔、31孔、37孔、65孔。根據使用材質不同分為粘土質格子磚和高鋁質格子磚。
熱風爐采用多孔格子磚的優點:現代高爐采用蓄熱式熱風爐,熱風爐是一組格子磚堆砌起來的龐大的高爐鼓風加熱設施。 格子磚作為高溫?zé)崃康妮d體,其工作原理是線燃燒煤氣,用產生的高溫?zé)煔饧訜嵝顭崾业母褡哟u,再將冷風通過 炙熱的格子磚被加熱。將熱風爐輪流交替地進行燃燒和送風,使高爐連續地獲得問熱風。因此提高熱風爐傳熱效 率對提高風溫有著重要意義。
|
格子直徑mm |
七孔¢ 43 |
十九孔¢33 |
十九孔¢30 |
十九孔¢28 |
三十七孔¢23 |
三十七孔¢20 |
|
單位加熱面m2/m2 |
38.05 |
44.36 |
48.61 |
50.71 |
59.83 |
64.0 |
|
活面積m2/m2 |
0.409 |
0.366 |
0.365 |
0.355 |
0.344 |
0.320 |
|
蓄熱體容積m2/m2 |
0.591 |
0.634 |
0.635 |
0.645 |
0.656 |
0.680 |
|
當量厚度mm |
31.07 |
28.60 |
26.14 |
25.44 |
21.93 |
21.25 |
四、特點:
具有多個與側表面互相平行的通透格孔,以及位于兩個平行表面上的定位凸起和定位凹槽。
體積穩定性好,高溫荷重蠕變性能優良,高密度低氣孔率?,F(xiàn)代高爐熱風爐通常采用格子磚蓄熱室結構??赘褡哟u增加了加熱面積,減少了格子磚用量,大幅度降低了熱風爐耐材用量,因此降低了熱風爐投資。
五、應用:
目前格子磚主要用在高爐熱風爐和火焰爐上。格子磚主要用在熱風爐的蓄熱室里,由結構一定的帶格孔的格子磚有序排列,格子磚上下通孔可任由氣體通過。根據不同溫度區域的技術要求,一般選用硅質格子磚、粘土磚等,在一些熱風爐里,也有選擇高鋁磚、莫來石磚、硅線石磚等。
六、熱風爐的作用是把鼓風機送至高爐的冷風加熱成熱風,然后,熱風通過熱風管送至高爐內進行燃燒反應。高爐熱風爐有燒爐期和送風期,兩個工作期周期地輪換。在燒爐期中,燃燒后的高溫?zé)煔鈴臒犸L(fēng)爐格子磚的孔洞中通過,把熱量傳給格子磚;在送風期中,從鼓風機出來的冷風進入熱風爐,被格子磚加熱成熱風后,通過熱風管送至高爐內。
七、理化指標:
|
項 目 |
指 標 |
|
SiO2,% |
≥95 |
|
Al2O3,% |
≤1 |
|
Fe2O3,% |
≤1.5 |
|
耐火度,℃ |
≥1710 |
|
顯氣孔率,% |
≤23 |
|
體積密度,g/cm3 |
≥1.9 |
|
0.2MPa荷重軟化開始溫度,℃ |
≥1650 |
|
重?zé)€變化率,1500℃×4h% |
±0.2 |
|
蠕變率,% |
≤0.2 |
|
(0.2MPa,1500℃,20-50h) |
|
|
殘余石英含量% |
≤1.0 |
