鍋爐耐火磚砌筑方法
文章出處：正耐實業耐火磚廠家 /?發表時間：2019-06-10

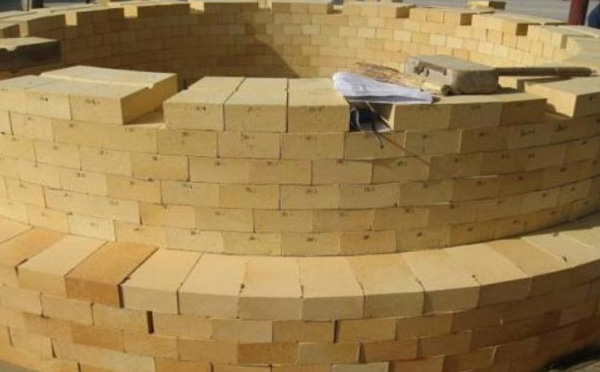

1、施工步驟遵照從下到上、由里至外的原則進行，上鍋筒下部及對流管束間隔焰板澆砼時由上至下進行。
2、爐墻氣密性要求高，灰縫飽滿度要求：紅磚不低于85%；耐火磚
不低于90%。紅磚砌筑時采用擠漿法，耐火磚
砌筑采用刮漿法施工。
3、爐底的砌筑：
（1）、爐底砌筑前要將基礎找平，砌筑時要先砌與爐底接觸的四周直墻，高度約高于爐底表面。然后將爐底水平線（如為多層砌筑時，與層數線一起）標在直墻上后,方可砌筑爐底。
（2）、爐底由多層磚組成時，砌筑要逐層逐層進行，上下層、同層磚縫錯開，最表面層磚的長邊與爐渣或氣體的流動方向垂直。
（3）、高溫區域和經常需檢修的爐底要在爐底與直墻接觸處留膨脹間隙，間隙內嵌入石棉繩或墊石棉板。
4、落灰斗（含斜墻）的砌筑：
（1）、落灰斗砌筑前首先照圖紙找出橫向中心線，以橫向中心線找出各落灰斗縱向中心線、粗渣斗處前后直墻外邊線后，在兩端基礎立面上彈出垂直中心線至灰斗底部，以落灰斗底口留設尺寸，彈出垂直輔助線后用制作的三角形樣板（根據圖紙斜墻傾斜度制作），將斜墻邊線畫在兩端基礎立面上。用相同材質耐火砼作出斜墻底部三角形退臺（如圖1）及直墻找平，縱、橫、斜墻交接處的三角形退臺，也用相同材質的耐火砼灌注，待砼終凝后方可進行砌筑斜墻。
（2）、落灰斗砌筑時，先砌筑橫向后砌縱向；斜墻與直墻組成時，先砌直墻后砌斜墻。
（3）、斜墻靠背面有基礎依托時，磚與基礎接觸面灰漿要飽滿；斜墻靠背面填煤渣時，相對應的面要同時砌筑，每砌2~3層磚高時，填一次煤渣，煤渣必須夯實。
5、直墻的砌筑：
（1）、鍋爐四周直墻由耐火磚
、保溫磚（或隔熱層）、紅磚組成。砌筑施工順序為先砌耐火磚，然后保溫磚（或貼隔熱板、氈），最后砌紅磚。如耐火磚與紅磚間隔熱縫中為填料時，紅磚每砌3~4層時填一次填料，填料時要填密實。
（2）、直墻砌筑時必須在爐墻轉角處，直段兩端先碼好2~3層頭子，牽好水平線，核對尺寸無誤后，將第一層磚貫通砌完，調整好砌筑灰縫，留設好膨脹縫位置，將垂直膨脹縫石棉繩掛好，鋼架立面石棉板貼好后，進行砌筑。
（3）、直墻砌筑組砌方式為：1/2磚厚墻采用錯縫1/2磚長砌筑；1磚及1磚以上厚墻采用一頂一順或鎖包砌法砌筑。1磚及1磚以上厚砌體最上或最下一層磚要采用頂砌或側砌法。
（4）、爐墻兩面均為工作面時（1磚厚及其以下的墻除外）兩邊牽線同時砌筑。
（5）、通過砌體的水冷壁
集箱和管邊及管邊的滑動支座不得固定，水冷壁
拉鉤處異型磚，不能卡住水冷壁
的耳板。
（6）、耐火磚與紅磚組砌時，耐火磚每砌6~8層磚高度時，沿水平方向每隔1~1.5m，必須向紅磚外墻伸出115mm長的拉固磚，拉固磚留設同層要斷開，上下層要交錯留設。
（7）、砌筑紅磚外墻時，必須設排氣孔，留設分布要均勻，可按2m2左右留設一個，用DN15~20黑鐵管埋設（在不得已的情況下用預留60×120mm的孔的方式）。有爐排的鍋爐在齊平爐排時開始留設；無爐排的鍋爐在標高1m左右處開始留設，隔熱縫最高點處也必須留設，烘爐完畢后立即用耐溫材料
堵塞。
6、爐墻洞口、檢查孔等砌筑均采用內墻耐火磚貫通至外墻紅磚的砌筑法（見圖2）。洞口（孔）上部覆蓋設計有要求時，按設計要求砌筑，設計無要求時，按以下方式砌筑：
（1）、墻內洞（孔）寬度≤450mm，跨度不大的可采用實臺方法平砌磚層代替小拱。砌法見圖3，每砌一層均從兩側向洞口內凸出≤6mm，直到洞口覆蓋為止，每層、同層凸出長度要一致。
（2）、墻內洞口（孔）寬度≤250mm的可采用加工磚方式覆蓋，砌法見圖4。
（3）、墻內洞口孔寬度＞450mm寬度的均采用拱旋砌筑方式覆蓋。
7、拱及拱頂?shù)钠鲋?/span>
（1）、拱及拱頂砌筑所需的胎模半徑、弧度制作尺寸必須符合設計要求，胎模的跨度小于實際跨度20~30mm，表面平整光滑，并具有承載材料及施工荷載而不變形的能力。
（2）、拱砌筑前必須將拱腳磚后的砌體砌筑完畢，經檢查合格后，才能砌筑，拱腳磚后不允許砌筑隔熱耐火磚或磚藻土磚。
（3）、拱頂砌筑前，拱腳梁與骨架立柱必須靠緊。砌筑可調節骨架的拱頂前，骨架和拉桿必須調整和固定好，并經檢查合格。
（4）、拱及拱頂砌筑前首先將胎模安裝好，檢查標高、位置，正確后固定牢固，然后進行預砌筑，預砌筑的目的主要是調整灰縫和組配砌拱磚型號來滿足拱的砌筑質量要求及錯縫要求。拱磚組配排列符合要求后，在磚面按砌筑順序編上號后取下，如圖5所示。砌筑時必須由拱腳處同時向中心對稱砌筑。嚴禁將大小頭倒置砌筑。
（5）、除有專門規定外，拱及拱頂錯縫砌筑，跨度不同的拱及拱頂可環砌。錯縫砌筑時沿縱向縫長度大于1米時必須拉線砌筑，小于1米時用靠尺輔助砌筑。
（6）、拱及拱頂砌筑均必須設鎖磚，砌入的鎖磚深度為拱及拱頂厚度的2/3~3/4，如圖6所示，同一拱鎖入深度要一致，鎖入時要從較緊的鎖至較松的。在墻內同一水平砌筑幾個相鄰的拱和拱頂?shù)逆i磚必須同時打入，以防止相鄰拱變形。
（7）、鎖磚均勻?qū)ΨQ分布。跨度＜3m打入一塊鎖磚，跨度＞3m打入3塊鎖磚。鎖入時可使用鐵錘打入，但必須要墊木板。
（8）、不準使用砍掉厚度1/3以上或砍鑿長側面使大面成楔形的磚，作為鎖磚。
（9）、拱和拱頂上部找平的加工磚，高溫區域或外墻表面采用磚加工找平，低溫區域可采用相同材質耐火砼找平。
8、倒旋砌筑：
（1）、倒旋砌筑時制作內外兩塊弧形板。內弧形板按照旋的半徑制作；外弧形板，以內半徑加旋磚厚度制作。
（2）、倒旋砌筑時，從旋的底部中心線依弧形板為依據，將下部加工磚砌好，一般磚筑長度能滿足5~7塊旋磚后，即可開始砌筑倒旋，然后從倒旋底部中心向兩側對稱砌筑倒旋。開始砌筑時不能過重敲擊以免移位或松動。待倒旋下部砌筑好5~7塊磚后，將內弧形板固定在旋磚面上，以先旋磚后加工磚的順序?qū)ΨQ向兩側砌筑。砌筑順序見圖7。
（3）、旋砌至1/2圓時，上部1/2采用砌拱及拱頂方式砌筑。鎖磚時，旋上部矢高1/2左右旋磚后且砌體砌筑完畢后才能鎖入，見圖8。
9、吊掛磚、拆焰墻的砌筑：
（1）、吊掛磚、拆焰墻遵照從低處砌至高處，從中間向兩側砌筑的原則。
（2）、當?shù)鯍齑u、拆焰墻砌筑需要加工磚時，吊掛磚的吊孔加工的配合間隙不大于5mm，拆焰墻的厚度不小于90%。吊掛磚的主要受力處不得有裂紋。
（3）、帶有固定螺栓孔的異型磚，先逐層干排試砌，并在管子上標明螺栓孔的位置后，才可焊接固定螺栓。砌筑時螺母不能擰得太緊，以免損壞耐火磚，螺栓孔內用耐火砼填平。
10、爐墻膨脹縫留設：
（1）、爐墻膨脹縫的留設位置、形式按設計要求，寬度不允許小于設計要求尺寸，縫內不準有碎磚等硬物掉入。膨脹縫內填塞物按設計要求填塞嚴密，當采用石棉繩時，向火焰面第一根必須要浸泡過耐火泥漿。
（2）、穿墻水冷壁管、下降管、集箱、排污管、鍋筒、測溫孔（管）及擱梁等，接觸墻面處及耐火磚爐墻縱橫銜接處留膨脹縫，最好采用石棉繩纏繞。
（3）、爐墻膨脹縫留設方式：
①、轉角處膨脹縫留設方式，見圖9（a）：1/2磚與1磚交接處留設方式；圖9（b）：1磚與1磚交接處留設方式。
②、拆焰墻兩端與爐墻銜接處膨脹縫留設方式，見圖10。
③、爐墻中部垂直膨脹縫留設方式，見圖11。
④、爐頂及吊掛拱兩端與爐墻銜接處膨脹縫留設方式，見圖12。
⑤、爐墻水平膨脹縫一般采用異形磚，如無異型磚時，采用圖13方式砌筑。砌筑時水平膨脹縫石棉繩要壓緊；水平膨脹縫以上耐火磚單獨砌筑高度不超過1m，耐火磚與紅磚交替上升，以免石棉繩壓縮造成爐墻傾斜。
（4）、垂直膨脹縫掛線砌筑，錯牙不超過3mm，膨脹縫內石棉繩略大于膨脹縫留設寬度3~5mm，在砌筑時同時壓入。
11、耐火磚、保溫磚砌筑不允許將磚淋濕，紅磚砌筑前必須澆水至外干內飽和。
12、不準在砌筑好的砌體上加工磚或行走，不準將磚的加工面朝向火焰面。
13、耐火磚、紅磚表面均得勾縫。對流管束密集處和鍋爐附件擋著處，必須隨砌將灰耳朵刮掉。
