1.首先要知道凝結(jié)性和凝結(jié)時(shí)間的概念。

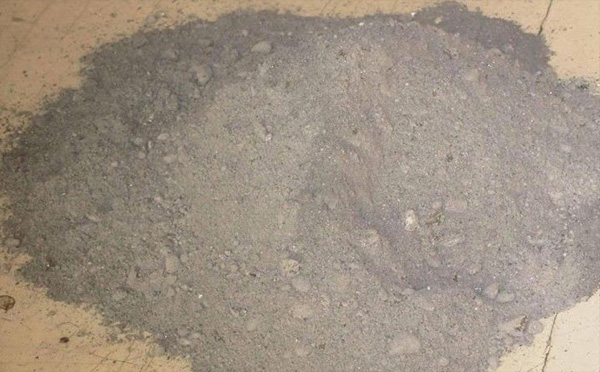

耐火水泥屬于不定形耐火材料,加水或液狀結(jié)合劑拌合后,攪拌料逐漸失去觸變性或可塑性而處于凝固狀態(tài)的性質(zhì)成為凝結(jié)性。經(jīng)歷這一過(guò)程所需要時(shí)間稱(chēng)為凝結(jié)時(shí)間。整個(gè)過(guò)程分成初凝和終凝。當(dāng)剛開(kāi)始失去塑性叫做初凝,當(dāng)完全失去塑性就叫做終凝。

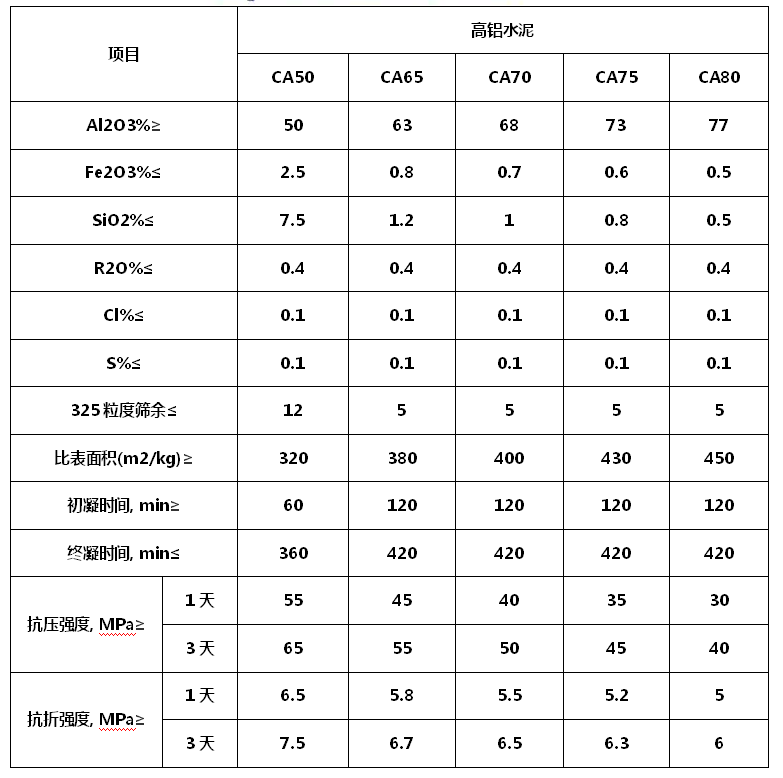

2.對(duì)耐火水泥來(lái)說(shuō),要根據(jù)你具體使用的材料配比和使用部位,使用方法來(lái)判斷具體凝結(jié)時(shí)間。一般情況下,為了滿(mǎn)足施工作業(yè)時(shí)間的要求,初凝時(shí)間不得早于40min,而終凝時(shí)間不得遲于8H
3.也有一些特殊情況,當(dāng)使用耐火水泥參兌其他耐火澆注料用于噴涂噴射作業(yè)時(shí),就要求凝結(jié)時(shí)間越短越好,有時(shí)要求噴到受?chē)娒嫔虾竽芰⒓窗l(fā)生閃凝,以防止噴涂層發(fā)生脫落或倒塌。
細(xì)度:水泥顆粒越細(xì),比表面積越大,水化反應(yīng)越快越充分,早期和后期強(qiáng)度都較高。國(guó)家規(guī)定:比表面積應(yīng)大于300平方米/千克,否則為不合格。
2、凝結(jié)時(shí)間:為保證在施工時(shí)有充足的時(shí)間來(lái)完成攪拌、運(yùn)輸、成型等各種工藝,水泥的初凝時(shí)間不宜太短;施工完畢后,希望水泥能盡快硬化,產(chǎn)生強(qiáng)度,所以終凝時(shí)間不宜太長(zhǎng)。硅酸鹽水泥的初凝時(shí)間不得早于45分鐘,終凝時(shí)間不得遲于390分鐘。
3、體積安定性:水泥漿體在凝結(jié)硬化過(guò)程中體積變化的均勻性稱(chēng)為水泥的體積安定性。如體積變化不均勻即體積安定性不良,容易產(chǎn)生翹曲和開(kāi)裂,降低工程質(zhì)量甚至出現(xiàn)事故。
