工業爐窯通用高鋁磚規格及尺寸。


1、 高鋁磚型號及代號命名方法：

       高鋁磚號中T表示通用磚的“通”字漢語拼音直”、“側”、“豎”、“寬”及“腳”字漢語拼音的第一個小寫字母。短橫線后為順序號。 代號中z、c、s、K及J分別表示直形磚；側楔形磚、豎楔形磚、寬楔形磚及拱腳磚的“直”、“側”、“寬”及“腳”字的漢語拼音的第一個大寫字母。直形磚字母后為磚長a的百位及十位數字，接著為磚厚c的十位數字。楔形磚字母后為大小頭距離b的百位及十位數字，接著為大頭尺寸a及小頭尺寸a1的十位以上的數字。數字末的k表示錯縫寬磚“寬”字漢語拼音的第一個小寫字母。拱腳磚字母后為斜面長L的百位及十位數字，接著為傾斜角。的十位數字。

2、GB/T 2992.1-2011 關于通用耐火磚的標準尺寸制定以及規格的說明，本標準規定了所有的通用耐火磚名稱、尺寸、規格、形狀等內容。
     本標準代替：《GB/T 1590-1979》、《GB/T 2074-1980》、《GB/T 2992-1982》、《GB/T 2992-1998》。

3、范圍

GB/T 2992的本部分規定了通用磚的術語及定義、通用磚的尺寸系列、尺寸磚號及尺寸規格表示

法、磚的尺寸及尺寸特征以及輻射形砌磚計算方法。

本部分適用于工業爐窯等熱工設備耐火磚襯的直形砌磚、輻射形砌磚。

4、術語及定義

下列術語及定義適用于本文件。

4.1

通用耐火磚 general refractory bricks

指工業爐窯等熱工設備耐火磚襯的直形砌磚及輻射形砌磚所用的直形磚、側厚楔形磚、豎厚楔形磚、豎寬楔形磚和拱腳磚。

4.2

直形砌磚 straight brickwork

指表面為平直的直墻及平底砌磚。

4.3

輻射形砌磚radial brickwork

具有半徑、中心角、表面為圓弧形的砌磚。按中心角輻射形砌磚分為中心角小于120°的推力拱(sprung arch)，中心角等于180°的半圓拱(semi-circular arch)和中心角為360°的圓環形砌磚(circular brickwork)。按配合砌筑用磚種類分為全部由一種楔形磚砌筑圓環的單楔形磚磚環，由楔形磚和直形磚配合砌筑圓環的混合磚環以及由兩種楔形磚配合砌筑圓環的雙楔形磚磚環。

4.4

平砌 laying brick on edge

磚的大面置于水平砌磚基面的砌磚方法。

4.5 側砌 laying brick on edge

磚的側面置于水平砌磚基面(或拱胎表面)的砌磚方法。

4.6 豎砌 laying brick on end

磚的端面置于水平砌磚基面(或拱胎表面)的砌磚方法(也稱為立砌)。

4.7 直形磚 rectangular bricks

僅由于長A、寬B及厚C三個尺寸構成的直平行六面磚體，見圖1。長與寬形成 的壓面稱為大面，長與厚形成的磚面稱為側面，寬與厚形成的磚面稱為端面。

5、 高鋁磚的型號、形狀、名稱、代號、尺寸、規格及參數應符合下圖的規定。

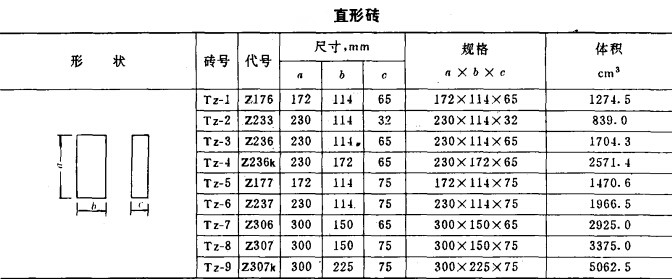

直型高鋁磚：

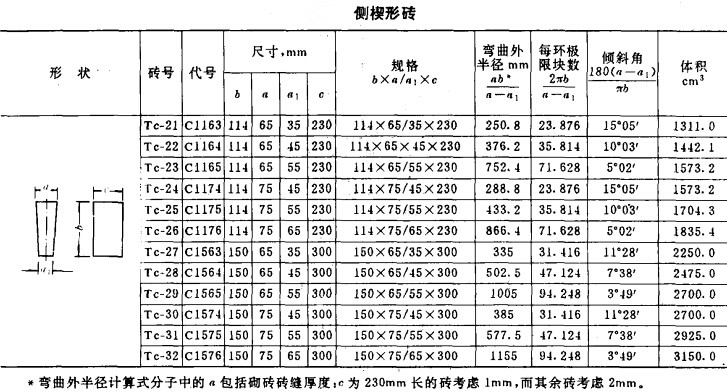

側楔形磚（刀口磚）：

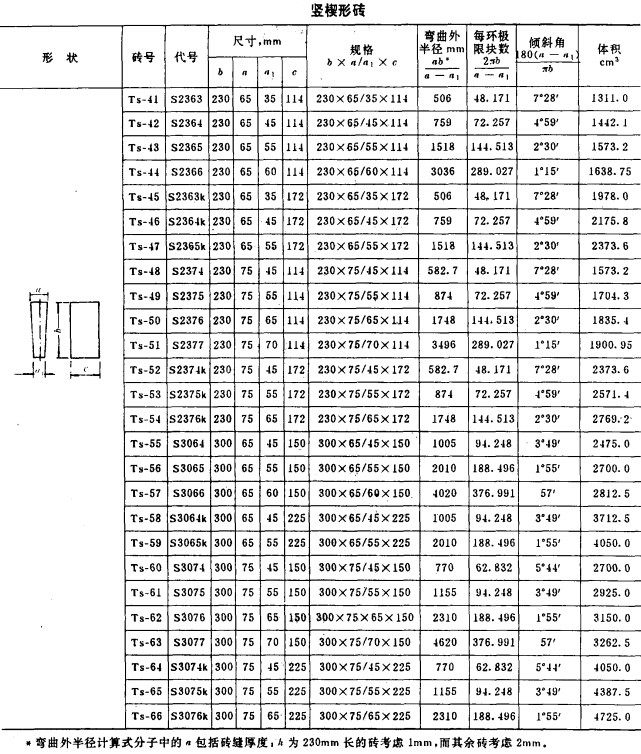

豎楔形磚（斧頭磚）

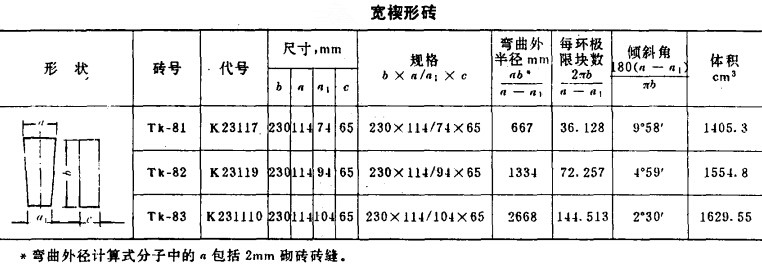

寬楔形磚：

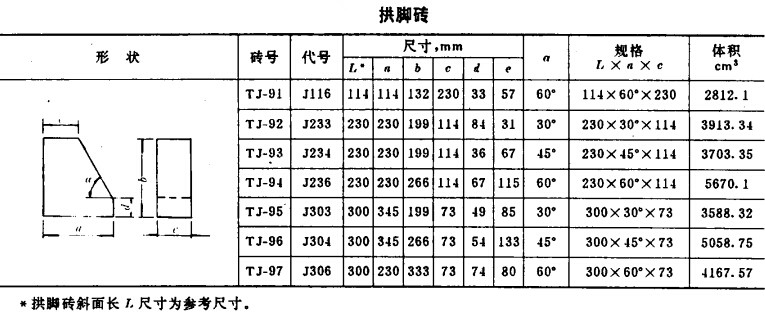

1、任何一個拱腳磚事實上包括一個直角三角形，即拱腳磚有兩個互為余角的傾斜角。例如，傾斜角Φ=520的拱腳磚的另一傾斜角為380，所以中心角1040的拱頂所采用的380拱腳可用520拱腳磚的另一傾斜角。厚度380及440mm的爐頂拱腳的兩余角有時這樣使用。這樣，拱腳的標準傾斜角包括300．380，450，520及600。拱腳磚的斜面長度L應等于所配用楔形的大小頭距離b，一般采用114，230，300，380及440mm。

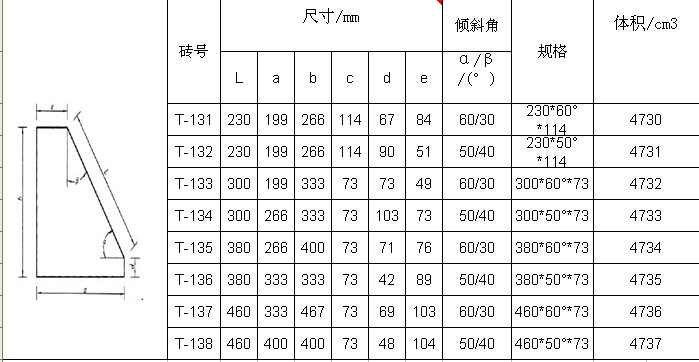

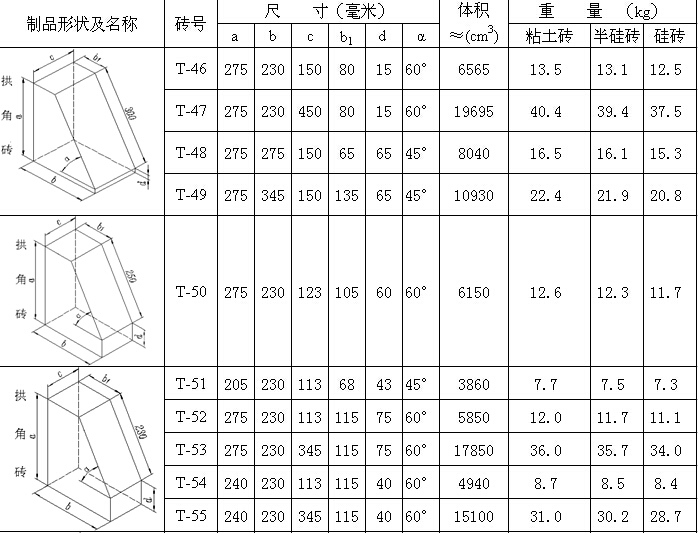

2、拱腳磚的厚度c應等于所配用楔形磚的有效尺寸c，用于側楔形磚的拱腳磚的厚度C=230mm；用于230mm，豎楔形磚的拱腳磚的厚度c取114mm.為減輕重量，斜而長300，380及400mm的拱腳磚的厚度減半，即75mm。但砌階梯狀斜頂時，經常發現兩塊拱腳磚并排砌在一起，厚度超過拱頂磚環的寬度150mm，由于多一條磚縫，加之拱腳磚尺寸的正偏差及面積的扭曲，其厚度有竟達160mm。這給砌斜頂帶來相當大的困難。為消除這一缺點，在修訂高鋁磚尺寸標準時已將拱腳磚的厚度改為73mm。拱腳磚的兩直角邊尺寸，可根據傾斜角計算出來。但為便于制高鋁磚，保管及保證良好使用。拱腳磚型號和尺寸如下圖。
