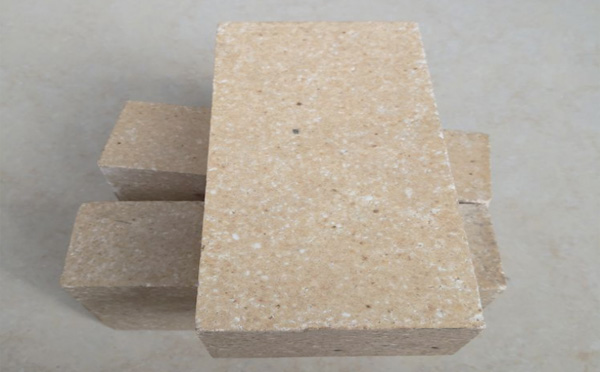

低蠕變高鋁磚的原材料經(jīng)成形和鍛燒而成。耐熱性高,耐火度在1770℃左右。抗渣性不錯(cuò)。用以砌墻煉鐵加熱爐,夾層玻璃溶爐,混凝土回轉(zhuǎn)爐等的內(nèi)襯，該商品具備高溫蠕變小?？桂じ叫詮?qiáng),熱震可靠性好等優(yōu)勢,適用大,中小型熱風(fēng)爐。高鋁磚的耐火度比黏土磚和半硅磚的耐火度必須高,達(dá)1750—1790℃,歸屬于高級耐火保溫材料。高金屬鋁中Al2O3高,雜品質(zhì)少,產(chǎn)生易熔的玻璃體少,因此載荷變軟溫度比黏土磚高,但是因?yàn)槟獊硎Y(jié)晶體未產(chǎn)生蜂窩狀,故載荷變軟溫度仍沒有硅磚高。
低蠕變高鋁磚中Al2O3較多,貼近于中性化耐火保溫材料,能抵御酸堿性渣和偏堿渣的腐蝕,因?yàn)樵谄渲袔в蠸iO2,因此抗偏堿渣的工作能力比統(tǒng)用的塞頭,水部位磚等。適用于砌墻煉鐵高爐,熱風(fēng)爐,加熱爐爐頂,鼓風(fēng)爐,反射爐,機(jī)械里襯。除此之外,高鋁磚還普遍地用作風(fēng)爐儲熱式方格磚,澆筑系抗酸性渣的工作能力弱些。
1、高荷軟高鋁耐火磚
高荷軟高鋁磚與一般高鋁磚對比，栽培基質(zhì)一部分和結(jié)合劑一部分不一樣：栽培基質(zhì)一部分除加上三石精礦以外，依照燒后有機(jī)化學(xué)構(gòu)成貼近莫來石的基礎(chǔ)理論構(gòu)成，有效導(dǎo)入了高鋁原材料，如耐火粉、高鋁耐火粉等；結(jié)合劑挑選高品質(zhì)球黏土等，視種類不一樣選用不一樣的黏土復(fù)合型結(jié)合劑，或是莫來石結(jié)合劑。根據(jù)所述方式 ，高鋁磚的載荷變軟溫度能夠提升50~70℃上下。
2、低蠕變高鋁耐火磚
根據(jù)選用說白了的未均衡反映來提升高鋁磚的抗蠕變特性。即依據(jù)窯爐的應(yīng)用溫度狀況，在栽培基質(zhì)中加上三石礦物質(zhì)、活性氧化鐵等，使栽培基質(zhì)的構(gòu)成貼近或徹底是莫來石構(gòu)成，由于栽培基質(zhì)的莫來石化，終將提升原材料的莫來石含水量，減少夾層玻璃相含里，而莫來石出色的結(jié)構(gòu)力學(xué)、熱力學(xué)特性有益于原材料高溫特性的提升。為使栽培基質(zhì)徹底莫來石化，操縱Al2O3/SiO2是重要。低蠕變高鋁磚運(yùn)用于熱風(fēng)爐、煉鐵高爐等隔熱窯爐當(dāng)中。
3、磷酸鹽結(jié)合高鋁磚
磷酸鹽結(jié)合高鋁磚要以高密度特等或是一級高鋁礬土水泥熟料為關(guān)鍵原材料，磷酸鹽水溶液或磷酸鋁水溶液為結(jié)合劑，歷經(jīng)半干法機(jī)壓成形后，于400~600℃調(diào)質(zhì)處理而做成的有機(jī)化學(xué)結(jié)合耐火磚。它歸屬于不燒磚，為防止在應(yīng)用全過程中工藝品收攏很大，調(diào)料中通常必須導(dǎo)入加溫膨脹性原材料，如藍(lán)品石、硅石等。與瓷器結(jié)合的燒制高鋁磚對比，其抗脫離特性更強(qiáng)，可是其載荷變軟溫度較低，抗腐蝕特性較弱，因而滯要添加小量的電熔管件耐火、莫來石等，以加強(qiáng)栽培基質(zhì)。磷酸鹽結(jié)合高鋁磚運(yùn)用于水泥回轉(zhuǎn)窯、加熱爐頂?shù)雀G爐位置。
4、理化指標(biāo)：
|
排號 |
DRL-155 |
DRL-150 |
DRL-145 |
DRL-135 |
|
Al2O3, %≥ |
75 |
70 |
65 |
55 |
|
耐火度, ℃≥ |
1790 |
1790 |
1790 |
1770 |
|
顯氣孔率, %≤ |
20 |
20 |
24 |
24 |
|
常溫耐壓強(qiáng)度,MPa≥ |
70 |
60 |
50 |
40 |
|
1450℃重?zé)€變化率, %≥ |
±0.1 |
±0.1 |
±0.2 |
±0.2 |
|
0.2MPa荷重軟化開始溫度, ℃≥ |
1550 |
1500 |
1450 |
1350 |
|
1450℃高溫蠕變率, %≤ |
0.6 |
0.6 |
- |
- |
