近些年，鋁合金型材工藝品早已變成運用更為普遍的稀有金屬原材料，因而鋁合金型材冶煉廠用熔化爐和保溫爐都是日漸增加，在鋁合金型材的冶煉全過程中，由于鋁液、熔渣及其氣體長期的高溫腐蝕，其應(yīng)用的耐火澆注料毀壞經(jīng)常，嚴(yán)重危害公司生產(chǎn)制造要求。因而，尋找高效率抗腐蝕、性能指標(biāo)好的耐火澆注料勢在必行。
熔鋁爐
我企業(yè)生產(chǎn)制造的聚磷酸鹽融合高鋁耐火澆注料，相對密度高、耐磨性高。與傳統(tǒng)式的高鋁耐火澆注料對比，具備下列關(guān)鍵特性：
1、這款高鋁耐火澆注料選用聚磷酸鹽液體融合，根據(jù)有機化學(xué)凝聚力反映使原材料造成抗壓強度，具備硬底化快、初期抗壓強度高的優(yōu)點特性。室內(nèi)溫度×3h的抗壓強度遠遠超過傳統(tǒng)式的高鋁耐火澆注料和低混凝土耐火澆注料。
2、該耐火澆注料融合劑為液體聚磷酸鹽，工程施工全過程中無需放水，防止因加水流量是多少而造成的特性誤差。在包裝時，栽培基質(zhì)原材料與融合劑分離包裝，工程施工全過程中配制更加精確。
3、該耐火澆注料對鐵水、鋁合金型材水溶液常有較強的抗腐蝕特性。
4、該耐火澆注料可以非常好的與別的材料的耐火保溫材料融合，可以滿足窯爐應(yīng)急快修的要求。
5、因工程施工全過程中無需放水，因而在熔爐的全過程中能夠保證迅速提溫、迅速干躁。防止了像傳統(tǒng)式混凝土融合耐火澆注料因熔爐不善而導(dǎo)致的一連串難題。這針對樣子弧形、過厚的工程施工體實際效果更加明顯。

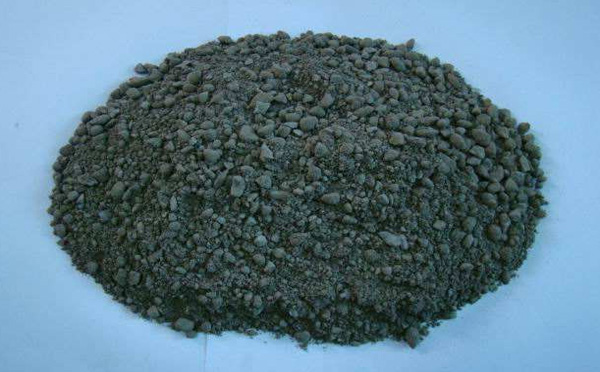

聚磷酸鹽高鋁耐火澆注料
聚磷酸鹽融合高鋁耐火澆注料的工程施工
聚磷酸鹽融合高鋁耐火澆注料與傳統(tǒng)式耐火澆注料的工程施工有挺大的不一樣，在工程施工工作中必須留意以下內(nèi)容：
1、支模
支模是耐火澆注料工程施工的必需階段，聚磷酸鹽融合高鋁耐火澆注料在支模時，金屬材料模版和木制模版均可選用，金屬材料模版應(yīng)用好用，但成本費較高。選用木制模版時，要留意安裝前要將潤滑液擦抹勻稱，擦下去不必要一部分，避免因潤滑液墜入爐床的表層，而危害耐火澆注料與爐墻的融合。
2、拌和
聚磷酸鹽融合高鋁耐火澆注料硬底化迅速，因而拌和時間很短，從拌和到剛開始澆筑工程施工，通常為2分鐘，超出2分鐘總有將會會危害工程施工品質(zhì)。拌和工作完畢后，要將攪拌器上的耐火澆注料消除整潔，最終自來水清理。
必須留意的是：1)原材料如果剛開始拌和就不可以終止。2)在拌和全過程中原材料不可以見水，不然在中后期烤制全過程中，將會會產(chǎn)生崩裂。
3、澆筑
1)由于拌和后的耐火澆注料粘性十分大，流通性差，極短期內(nèi)內(nèi)就會剛開始硬底化。因而，拌和勻稱后要立刻澆筑在磨具中，澆入后短時間內(nèi)運用震動器將其攪平。假如工程施工量大，要不斷的應(yīng)用震動器，必需時選用兩部輪替應(yīng)用。留意震動器的插進深度1不可以超出60mm，避免因原材料硬底化快而造成裂縫，危害工程施工品質(zhì)。
2)耐火澆注料在硬底化之后出現(xiàn)因澎漲而往上凸起超過設(shè)計構(gòu)思工程施工體高寬比的狀況，因而要在工程施工體未終凝硬底化前開展表層整修。
3)工程施工完畢后，工程施工體因原材料間化學(xué)反應(yīng)迅速提溫，抗壓強度大幅度提升。升溫快得話30~60分鐘就能硬底化拆模，提溫慢得話3個鐘頭能夠拆模。應(yīng)留意，硬底化時間越長拆模難度系數(shù)越大，因而要依據(jù)提溫轉(zhuǎn)變盡早拆模。
聚磷酸鹽融合高鋁耐火澆注料的應(yīng)用實際效果
聚磷酸鹽融合高鋁耐火澆注料的應(yīng)用不但合理的增加熔鋁爐和保溫爐爐襯的使用期、減少檢修頻次。具體運用證實，在熔鋁爐中應(yīng)用5六個月后，爐壁掛式渣不顯著，基礎(chǔ)看不出來鋁渣腐蝕的印痕。聚磷酸鹽融合高鋁耐火澆注料的價錢要高過傳統(tǒng)式耐火澆注料許多，可是，其強勁的抗渣腐蝕、熱震可靠性、工程施工速度快等優(yōu)點在熔鋁爐和保溫爐的運用中獲得了非常好的運用實際效果。
