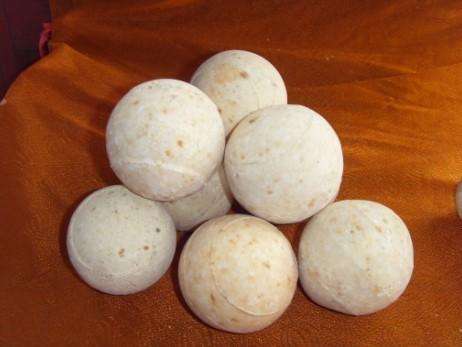

一、耐火球是什么：耐火球主要是以工業(yè)氧化鋁和高嶺土為主要原料，經(jīng)合理的配比、成形和高溫煅燒制成的，它具有以下特色： 1.、機械強度高，運用周期長； 2.、化學(xué)穩(wěn)定性好，不與物料發(fā)生化學(xué)反應(yīng)； 3.、耐高溫性能好，耐火球最高耐熱溫度可到達 1900 度。

        二、耐火球用途：耐火蓄熱球特別適用于化肥廠高低溫改換爐、轉(zhuǎn)化爐、加氫轉(zhuǎn)化器、脫硫槽及甲烷化爐中，起渙散氣液、并支持、覆蓋和維護催化劑的效果。耐火球也可用于鋼鐵行業(yè)的熱風(fēng)爐和加熱改換設(shè)備中。蓄熱耐火球又稱球狀蓄熱體，球狀蓄熱體具有熱震穩(wěn)定性好、蓄熱量大、強度高、易清潔、可重復(fù)使用等長處。適用于氣體及非氣體燃料工業(yè)爐的蓄熱球燃燒體系選用。

        三、耐火球性能：很多小球?qū)饬鞣指畛珊苄×鞴?，氣流在蓄熱體中流過期，構(gòu)成激烈的紊流，有效的沖破了蓄熱體表面的附面層，又因為球徑很小，傳導(dǎo)半徑小、熱阻小、密度高、導(dǎo)熱性好，故可實現(xiàn)蓄熱式燒嘴頻頻且迅速換向的請求。蓄熱體可使用20~30次/h的換向，高溫?zé)煔饬鹘?jīng)蓄熱體床層后內(nèi)便可將煙氣降至130℃左右排放。高溫煤氣和空氣流經(jīng)蓄熱體在相同路徑內(nèi)即可別離預(yù)熱到僅比煙氣溫度低100℃左右，溫度功率高達90%以上球狀蓄熱體主要規(guī)格： Φ25mm 　Φ30mm 　Φ35mm 　Φ45mm等。

耐火球的運用：

        1、現(xiàn)在耐火球的運用都是在一些較大的工廠運用，例如化肥廠或許是玻璃廠等等。日常日子中，也是比較常見的，所以說耐火的運用規(guī)劃較廣。經(jīng)常在化肥廠低溫改換爐、轉(zhuǎn)換爐、加氫轉(zhuǎn)換器還有脫硫槽以及甲烷化爐中都會用到其作為松散氣體液體以及支撐掩蓋和保護催化劑的效果，下面就來為我們簡略的介紹一下關(guān)于耐火球價格和用途望對想了解這方面常識的朋友能起到必定的幫助效果。

  2、跟其他的產(chǎn)品比較耐火球價格算得上是價廉物美，現(xiàn)在商場上出售的耐火球價格一般在一兩千一噸，其產(chǎn)品資料一般是莫來石，可以經(jīng)用上千度高溫，之所以許多化工廠會用到耐火球首要是因為其有重?zé)€縮短率低、高溫荷重軟化溫度高、耐腐蝕、強度高、蓄放熱量大、熱震安穩(wěn)性好、導(dǎo)熱性能好、熱膨脹系數(shù)小等明顯特征，是不錯的耐火資料，而且商場上價格也不高，一般廠家都可以承受，因而多年來一貫深受商場歡迎。

  3、關(guān)于耐火球的用途可以說是十分廣泛，不管是硫酸仍是化肥作業(yè)的轉(zhuǎn)化器或許改動爐中都會用到其而且依據(jù)廣大消費者的需求，其還可以劃分為高鋁質(zhì)耐火球、改性高鋁質(zhì)耐火球、高鋁高密度耐火球、高鋁低儒蛻變耐火球，其稱謂不一樣，耐火球價格也不一樣，要想了解更多更詳細的耐火球相關(guān)信息，我們可以咨詢相關(guān)耐火球廠家以及相關(guān)作業(yè)人員，一般直接從廠家批發(fā)耐火球價格會更低。

高強耐火球的介紹：

      1、耐火球熱風(fēng)爐中，一般要求耐火球具有較高的強度，可是實際上耐火球的強度往往不夠大，此時因為上部耐火球的揉捏，下部耐火球簡單被壓碎或失圓。假定耐火球壓碎多了易堵住熱風(fēng)通道，熱風(fēng)送不到高爐,如耐火球失圓則減小透氣量、增大阻力、高溫風(fēng)送不進去然后影響高爐產(chǎn)值。因而需求一種高強度耐火產(chǎn)品運用在熱風(fēng)爐下部。

      2、一種細密高鋁質(zhì)耐火磚是以特級礬土熟料40~45(粒度為3.5mm~1.5mm）為骨料，一起參加礬土熟料和細粉料45~51，軟粘土7~10以及藍晶石粉為基質(zhì)粉，外加廢紙漿4~5為結(jié)合劑。該耐火磚耐壓強度高用于高爐爐襯和熱風(fēng)爐爐襯時效果很好，但用于熱風(fēng)爐內(nèi)熱溝通時則因其單位表面積沒有耐火球大然后蓄熱才華及熱效率均不如耐火球。現(xiàn)有一種強度高、體積密度大、蓄熱才華強、不易壓碎的高強度耐火球。


     3、 其成分包含特級高鋁礬土80%~85%、粒度為5μm~8μm的Al2O3超微粉4%~8%和粘土結(jié)合劑8%~13%,外加廢紙漿4%~5%;耐火球含Al2O3 70~76%,含F(xiàn)e2O3＜1.5%，還包含等特級高鋁釩土及粘土結(jié)合劑所含的其它物質(zhì);特級高鋁釩土含Al2O3 85%以上,粒度為3mm~1mm,耐火球直徑為40mm~60mm。

     4、因為該耐火球包含粒度為5μm~8μmm的超微粉，其超細粒度起到了意想不到的效果，大大減小了耐火球的氣孔率，然后提高了耐火球的強度，耐壓強度高達200MPa，是慣例耐火球的2倍倍，與耐火磚比較其表面積大，然后蓄熱才華強、熱效率高節(jié)能效果明顯;此外因為球的表面歸于曲面結(jié)構(gòu)增大了，氣體流動性對避免煤氣塵灰堵塞，而引起渣化起了很好的效果。它與其他一種低蠕耐火球結(jié)合運用時效果更為明顯。低蠕變耐火球運用在球式熱風(fēng)爐一段橫頂上部高強度耐火球運用在二段下部合理的分配高度有利于熱風(fēng)爐蓄熱和熱傳遞更解決了粘球的問題能長時間在高溫負荷效果下堅持結(jié)構(gòu)安穩(wěn)而不發(fā)生脆化和軟化。

    5、該耐火球比較于現(xiàn)有技能具有如下利益：1、耐火球耐壓強度高，可達200MPa以上，是慣例耐火球的2倍，不易壓碎，確保熱風(fēng)暢行，然后確保高爐產(chǎn)值；2、與高強度耐火磚比較蓄熱才華強熱效率高節(jié)能效果明顯。
耐火瓷球耐火球是以工業(yè)氧化鋁和耐火高嶺土為主要原料，經(jīng)科學(xué)配方、成形和高溫煅燒制成的。保護催化劑的作用。耐火瓷球也可用于鋼鐵行業(yè)的熱風(fēng)爐和加熱變換設(shè)備中。
